تعمیر شیر برقی گیربکس اتوماتیک به بررسی دقیق مدار هیدرولیک، فشار روغن و عملکرد شیرهای برقی نیاز دارد. این قطعات وظیفه کنترل جریان و فشار روغن در مسیرهای مختلف گیربکس را بر عهده دارند و اختلال در عملکرد آن‌ها می‌تواند باعث تقه، ضربه، لرزش، تاخیر در تعویض دنده یا درگیر شدن نامناسب دنده‌ها شود. البته هر نشانه‌ای از این موارد لزوما به معنای خرابی شیر برقی نیست و تشخیص صحیح باید با بررسی کدهای خطا، وضعیت روغن، سیم کشی و عملکرد ساعت گیربکس انجام شود. در این مقاله، علائم خرابی شیر برقی گیربکس، دلایل ایجاد مشکل، روش‌های عیب یابی این قطعه را بررسی می‌کنیم تا از آسیب بیشتر به سیستم انتقال قدرت جلوگیری شود.

شیر برقی گیربکس اتوماتیک؛ عملکرد و اهمیت آن



شیر برقی گیربکس یک شیر الکتروهیدرولیکی است که در گیربکس‌های اتوماتیک برای کنترل جریان روغن گیربکس و تنظیم تعویض دنده‌ها مورد استفاده قرار می‌گیرد. در گیربکس‌های اتوماتیک، تعویض دقیق و به‌ موقع دنده‌ها به فشار روغنی وابسته است که توسط شیرهای برقی کنترل می‌شود.

اگر عملکرد شیرهای برقی دچار اختلال شود، فرایند انتخاب و تعویض دنده‌ها می‌تواند با مشکل مواجه خواهد شد. گیربکس‌هایی دارای فناوری به روزتری هستند معمولا چندین نوع شیر برقی دارند که هر کدام وظیفه مشخصی بر عهده دارند؛ از تعویض دنده گرفته تا تنظیم فشار روغن یا قفل کردن مبدل گشتاور.

شیرهای برقی بر اساس اصل الکترومغناطیس عمل می‌کنند. به زبان ساده، شیر برقی یک سیم پیچ استوانه‌ای ‌شکل دارد که با عبور جریان برق از آن، مانند یک آهنربای الکتریکی عمل می‌کند. این قطعه با باز و بسته کردن مسیرهای موجود در ساعت گیربکس، جریان روغن گیربکس را کنترل می‌کند. این فرایند در پاسخ به سیگنال الکتریکی ارسال ‌شده از واحد کنترل گیربکس یا سنسورهای دور موتور انجام می‌شود.

در ساختار شیرهای برقی شامل یک پلانجر فنردار دیده می‌شود که درون یک سیم پیچ قرار دارد. زمانی که واحد کنترل گیربکس جریان برق را به این سیم پیچ ارسال می‌کند، نیروی الکترومغناطیسی باعث حرکت پلانجر و باز شدن مسیر می‌شود. در نتیجه، روغن گیربکس وارد ساعت گیربکس شده و فشار مورد نیاز را در کلاچ‌ها و نوارهای گیربکس ایجاد می‌کند. سنسورهای موتور زمان مناسب تعویض دنده را مشخص می‌کنند و شیرهای برقی نیز وظیفه اجرای فرایند تعویض دنده را بر عهده دارند.

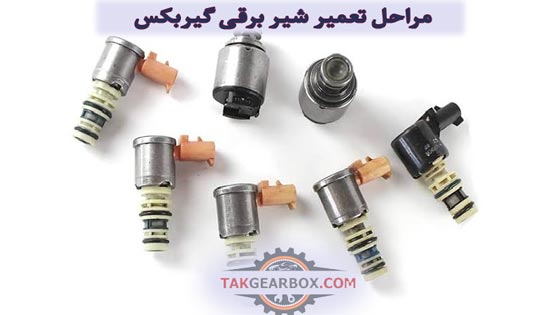

انواع شیرهای برقی

شیرهای برقی گیربکس بر اساس وظیفه‌ای که در سیستم هیدرولیک و فرایند تعویض دنده بر عهده دارند، به چند گروه مختلف تقسیم می‌شوند. مهم‌ترین انواع شیرهای برقی عبارت‌اند از:

شیر برقی تعویض دنده

این شیر برقی نقش مهمی در کنترل تعویض دنده‌ها دارد. با تنظیم جریان و فشار روغن، شرایط لازم برای درگیر شدن کلاچ‌ها و ترمزهای داخلی و در نتیجه تعویض دنده‌های بالاتر یا پایین‌تر را فراهم می‌کند.

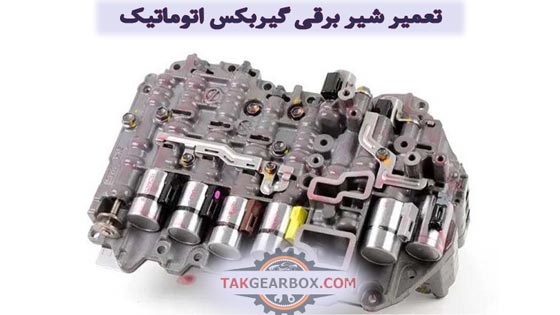

شیرهای برقی کنترل کننده ساعت گیربکس

این گروه وظیفه کنترل عملکرد بخش‌های مختلف ساعت گیربکس را بر عهده دارند. تنظیم دقیق فشار روغن در مسیرهای هیدرولیکی، پیستون‌ها و کلاچ‌های داخلی به عملکرد صحیح این شیرهای برقی وابسته است و می‌تواند روی روان بودن و کیفیت تعویض دنده تاثیر بگذارد.

شیر برقی کنترل کننده خنک ‌کاری روغن

وظیفه این شیر برقی، کنترل جریان روغن به سمت مدار خنک ‌کننده گیربکس است. عملکرد آن از این نظر تا حدودی به ترموستات شباهت دارد و با توجه به شرایط کاری، مسیر عبور روغن به سمت خنک کننده را کنترل می‌کند تا دمای روغن در محدوده مناسب باقی بماند.

شیر برقی TCC یا SLU

وظیفه این شیر برقی، کنترل درگیر شدن و آزاد شدن کلاچ مبدل گشتاور است. از آنجا که این قطعه در معرض روغن داغ و آلودگی‌های موجود در مدار مبدل گشتاور قرار دارد، در برخی گیربکس‌ها می‌تواند مستعد فرسودگی و خرابی باشد.

علائم نشان دهنده خرابی شیر برقی گیربکس

شناخت علائم خرابی شیرهای برقی گیربکس به تشخیص سریعتر مشکل و جلوگیری از آسیب‌های جدی‌تر کمک می‌کند. از مهم‌ترین نشانه‌های خرابی این قطعه می‌توان به موارد زیر اشاره کرد:

تاخیر یا ضربه هنگام تعویض دنده

یکی از نشانه‌های رایج خرابی شیرهای برقی، تاخیر در درگیر شدن دنده یا ایجاد ضربه هنگام تعویض دنده است. این مشکل در بیشتر موارد هنگام شتاب‌گیری، کاهش سرعت یا تغییر دنده بیشتر احساس می‌شود.

گیر کردن گیربکس روی یک دنده

در صورت تشخیص نقص جدی، گیربکس ممکن است وارد حالت اضطراری شود. در این شرایط، سیستم برای جلوگیری از آسیب بیشتر، گیربکس را روی یک دنده مشخص، معمولا دنده 2 یا 3، نگه می‌دارد.

تعویض دنده نامنظم یا ناقص

خرابی شیرهای برقی می‌تواند باعث شود دنده‌ها در زمان نامناسب تعویض شوند، تعویض دنده کامل انجام نشود یا گیربکس یک یا چند دنده را به ‌طور کامل رد کند.

روشن شدن چراغ چک

ثبت کدهای خطای مرتبط با مدار شیرهای برقی نیز می‌تواند نشان دهنده وجود مشکل در این قطعه باشد. کدهایی مانند P0750، P0755، P0760 و P0970 از جمله کدهای رایج مرتبط با عملکرد یا مدار شیرهای برقی هستند.

لغزش دنده یا کاهش واکنش گیربکس

در برخی موارد، با وجود فشردن پدال گاز، خودرو شتاب مناسبی نمی‌گیرد یا حرکت آن با تاخیر انجام می‌شود. اختلال در عملکرد شیرهای برقی می‌تواند با برهم زدن کنترل فشار روغن، مانع درگیری صحیح دنده‌ها شود.

ایجاد صدا یا لرزش غیرعادی

خرابی شیرهای برقی ممکن است با علائمی مانند تق ‌تق، زوزه، لرزش یا تکان‌های غیرعادی همراه باشد. این نشانه‌ها معمولا هنگام تعویض دنده بیشتر احساس می‌شوند و در صورت تداوم، بررسی تخصصی گیربکس ضروری است.

علل اصلی خرابی شیرهای برقی

عوامل مختلفی می‌توانند عملکرد شیرهای برقی گیربکس را مختل کنند. شناسایی این عوامل و رسیدگی به ‌موقع به آن‌ها می‌تواند از خرابی‌های جدی‌تر و هزینه‌های سنگین تعمیر گیربکس جلوگیری کند.

کاهش سطح یا افت کیفیت روغن گیربکس

یکی از مهم‌ترین دلایل اختلال در عملکرد شیرهای برقی، کاهش سطح یا آلودگی روغن گیربکس است. وجود ذرات، رسوبات و آلودگی در روغن می‌تواند مسیر عبور روغن را مسدود کرده و مانع عملکرد صحیح شیرهای برقی شود.

اختلال در سیستم الکتریکی

عملکرد شیرهای برقی به دریافت سیگنال‌های الکتریکی صحیح وابسته است. آسیب‌دیدگی سیم کشی، شل شدن اتصالات، خرابی سوکت‌ها یا وجود مشکل در ECU و TCM می‌تواند باعث افت ولتاژ و اختلال در عملکرد شیرهای برقی شود.

افزایش بیش از حد دمای گیربکس

گرمای زیاد یکی دیگر از عوامل موثر در خرابی شیرهای برقی است. افزایش بیش از حد دما می‌تواند به سیم‌ پیچ شیرهای برقی آسیب بزند یا به مرور زمان موجب فرسودگی و خرابی آب‌ بندی‌های داخلی آن شود. رانندگی تحت بار سنگین یا در شرایط سخت، احتمال بروز این مشکل را افزایش می‌دهد.

فرسودگی و استهلاک

شیرهای برقی نیز مانند سایر قطعات گیربکس با گذشت زمان و افزایش کارکرد دچار استهلاک می‌شود. این فرسودگی در خودروهایی با کارکرد بالا یا گیربکس‌هایی که سرویس‌های دوره‌ای آن‌ها به‌ موقع انجام نشده است، بیشتر دیده می‌شود.

مراحل تعمیر شیرهای برقی

روش‌های تعمیر شیرهای برقی گیربکس اتوماتیک به علت خرابی و میزان آسیب آن بستگی دارد. پس از عیب‌ یابی، ممکن است یکی از اقدامات زیر انجام شود:

تمیز کردن شیرهای برقی و ساعت گیربکس

اگر تجمع آلودگی و رسوبات باعث اختلال در عملکرد شیرهای برقی شده باشد، تمیز کردن ساعت گیربکس و انجام سرویس مناسب روغن گیربکس می‌تواند مشکل را برطرف کند. البته در صورت آسیب دیدن خود قطعه، صرفا تمیز کردن آن کافی نخواهد بود.

تعمیر سیم کشی و اتصالات

اگر مشکل از سیم کشی، سوکت‌ها یا اتصالات الکتریکی باشد، ابتدا مسیر مدار بررسی و ایراد آن برطرف می‌شود. در صورت آسیب‌دیدگی سیم‌ها، ممکن است تعمیر یا تعویض آن‌ها ضروری باشد.

تعویض شیر برقی

اگر سیم پیچ شیر برقی سوخته باشد، قطعه از نظر مکانیکی گیر کرده باشد یا امکان تعمیر مطمئن آن وجود نداشته باشد، تعویض شیر برقی گزینه مناسبتری خواهد بود. در بعضی مدل‌های خودرو نیز ممکن است به‌ دلیل طراحی گیربکس، تعویض مجموعه شیرهای برقی یا کل ساعت گیربکس ضروری باشد.

پاک کردن خطا و برنامه‌ریزی TCM

پس از تعمیر یا تعویض شیرهای برقی، ممکن است لازم باشد کدهای خطای ثبت‌ شده پاک شوند و تنظیمات یا پارامترهای TCM بررسی و در صورت نیاز برنامه‌ریزی شوند. این کار کمک می‌کند سیستم کنترل گیربکس با قطعات تعمیر شده یا جدید هماهنگ شود.

هزینه تعمیرات شیرهای برقی در تک گیربکس

هزینه تعمیر شیرهای برقی گیربکس به عوامل مختلفی از جمله نوع و برند شیر برقی، مدل و سال ساخت خودرو، میزان خرابی، اجرت تعمیرکار و در صورت نیاز، هزینه تعویض قطعه بستگی دارد. به همین دلیل، نمی‌توان پیش از عیب‌ یابی و بررسی دقیق گیربکس، قیمت نهایی تعمیر را به ‌طور قطعی اعلام کرد.

از طرفی، نوسان قیمت قطعات و تغییرات نرخ ارز نیز می‌تواند بر هزینه تعمیر یا تعویض شیرهای برقی تاثیر بگذارد. با این حال، به ‌صورت تقریبی، هزینه تعمیر شیرهای برقی گیربکس از حدود 4 میلیون تومان شروع می‌شود و با توجه به نوع خودرو و شدت خرابی می‌تواند افزایش پیدا کند.

برای اطلاع از هزینه دقیق، بهتر است ابتدا گیربکس توسط کارشناس متخصص عیب‌ یابی شود تا مشخص شود تعمیر شیرهای برقی امکان‌پذیر است یا تعویض آن‌ها و سایر قطعات مرتبط ضرورت دارد. همچنین می‌توانید به صفحه هزینه تعمیر گیربکس اتوماتیک مراجعه نمایید.

روش های افزایش عمر شیرهای برقی در گیربکس اتوماتیک

با رعایت نکات نگهداری و انجام سرویس‌های دوره‌ای می‌توان احتمال خرابی شیرهای برقی گیربکس را کاهش داد و به افزایش عمر مفید گیربکس اتوماتیک کمک کرد.

برنامه سرویس گیربکس را رعایت کنید

زمان تعویض روغن گیربکس به نوع خودرو، مدل گیربکس و شرایط رانندگی بستگی دارد. با این حال، بسیاری از خودروسازان تعویض روغن گیربکس را در بازه‌های مشخصی توصیه می‌کنند. انجام سرویس در زمان مناسب از تجمع آلودگی و افت کیفیت روغن جلوگیری کرده و به عملکرد صحیح شیرهای برقی کمک می‌کند.

از روغن گیربکس مناسب و مورد تایید سازنده استفاده کنید

استفاده از روغن نامناسب یا بی‌کیفیت می‌تواند عملکرد سیستم هیدرولیک گیربکس را مختل کرده و به شیرهای برقی، کاسه ‌نمدها و واشرهای داخلی آسیب برساند؛ بنابراین، هنگام تعویض روغن، حتما از روغنی با مشخصات و استاندارد توصیه ‌شده توسط سازنده خودرو استفاده کنید.

گیربکس را به ‌صورت دوره‌ای بررسی کنید

بازرسی منظم گیربکس می‌تواند مشکلاتی مانند نشتی روغن، کاهش سطح روغن، آلودگی روغن یا ایرادات الکتریکی را پیش از تبدیل شدن به خرابی‌های جدی شناسایی کند. بررسی سالانه گیربکس، به خصوص در خودروهایی که کارکرد بالایی دارند یا در شرایط سخت استفاده می‌شوند، اهمیت بیشتری دارد.

اصول صحیح رانندگی را رعایت کنید

رانندگی تهاجمی، شتاب‌ گیری‌های مکرر، یدک‌کشی سنگین و نگه داشتن طولانی ‌مدت پا روی ترمز در زمان گاز دادن می‌تواند دمای روغن و فشار کاری گیربکس را افزایش دهد. کاهش این فشارها به حفظ عملکرد شیرهای برقی و سایر قطعات داخلی گیربکس کمک می‌کند.

علائم خرابی شیرهای برقی را نادیده نگیرید

تاخیر یا ضربه هنگام تعویض دنده، روشن شدن چراغ هشدار گیربکس، افزایش غیرعادی دور موتور، لغزش دنده یا تغییر نامنظم دنده‌ها می‌تواند نشانه وجود مشکل در سیستم کنترل گیربکس باشد. در صورت مشاهده این علائم، بهتر است خودرو در سریع‌ترین زمان ممکن توسط تعمیرکار متخصص گیربکس اتوماتیک بررسی شود تا از گسترش خرابی و افزایش هزینه تعمیر جلوگیری شود.

سوالات متداول

در ادامه برخی از سوالات متداول مشتریان در مورد تعمیر شیرهای برقی گیربکس اتوماتیک را مورد بررسی قرار داده‌ایم.

مهم‌ترین علائم خرابی شیرهای برقی گیربکس چیست؟

ضربه هنگام تعویض دنده، تاخیر در درگیر شدن دنده، تقه زدن، گیر کردن گیربکس روی یک دنده، لغزش دنده‌ها و روشن شدن چراغ چک یا هشدار گیربکس از علائم رایج خرابی شیرهای برقی هستند.

آیا شیرهای برقی گیربکس اتوماتیک قابل تعمیر هستند؟

در برخی موارد بله. اگر مشکل شیرهای برقی به آلودگی، گیر کردن سوپاپ یا مشکلات جزئی داخلی مربوط باشد، ممکن است با سرویس و شست‌ و شوی تخصصی برطرف شود. اما در صورت خرابی الکتریکی یا آسیب جدی، تعویض شیرهای برقی گزینه مناسبتری است.
