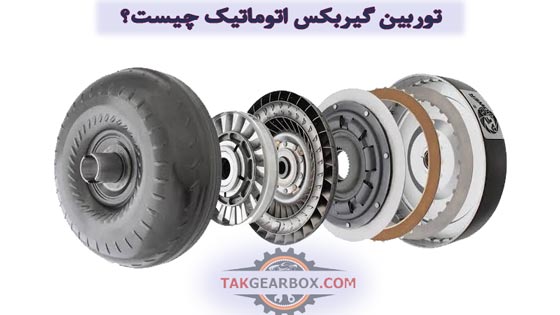

توربین گیربکس اتوماتیک چیست؟

توربین گیربکس اتوماتیک که به آن مبدل گشتاور هم گفته می‌شود، یک کوپلینگ هیدرولیکی است که وظیفه انتقال نیروی چرخشی از موتور به گیربکس را بر عهده دارد. در خودروهای دنده‌ای، سیستم کلاچ مکانیکی اتصال فیزیکی بین موتور و گیربکس را قطع و وصل می کند. اما در گیربکس‌های اتوماتیک، این وظیفه بر عهده توربین است که بدون اتصال فیزیکی مستقیم و با بهره گیری از فشار روغن، نیرو را منتقل می کند.

وظایف اصلی توربین گیربکس انتقال نیروی چرخشی میل لنگ موتور به شفت ورودی گیربکس است. توربین با افزایش گشتاور در لحظه حرکت و شتاب گیری اولیه، گشتاور تولیدی موتور را تا ۲ برابر یا بیشتر افزایش می‌دهد تا خودرو راحتتر شروع به حرکت کند. به علاوه هنگام توقف پشت چراغ قرمز در حالی که خودرو در دنده D قرار دارد، توربین اجازه می‌دهد موتور بدون درگیر بودن چرخ‌ها در حالت درجا کار کند و خودرو خاموش نشود.

ساختار و اجرای تشکیل دهنده توربین

توربین از یک محفظه فلزی بسته و پر از روغن گیربکس تشکیل شده و اجزای داخلی آن عبارت‌اند از:

• پمپ یا ایمپلر: پوسته بیرونی توربین است که به فلایویل موتور متصل بوده و هم دور با موتور می‌چرخد. این بخش روغن را با نیروی گریز از مرکز به جریان می‌اندازد.
• توربین: در مقابل پمپ قرار دارد و به شفت ورودی گیربکس متصل است. جریان روغنی که از پمپ خارج می‌شود به پره‌های توربین برخورد کرده و آن را به چرخش درمی‌آورد.
• استاتور: قطعه‌ای بین پمپ و توربین است که با یک کلاچ یک‌طرفه نصب شده است. استاتور مسیر بازگشت روغن از توربین به پمپ را تغییر می‌دهد تا بازدهی و گشتاور افزایش یابد.
• کلاچ قفل کننده: در سرعت‌های بالا و دنده‌های سبک‌تر، این کلاچ پمپ و توربین را به یکدیگر قفل می کند تا اتصال ۱۰۰٪ مکانیکی ایجاد شده و افت انرژی هیدرولیکی به صفر برسد.

مزایای توربین گیربکس اتوماتیک

• سواری بسیار نرم و بی‌صدا: تعویض دنده و شروع حرکت بدون تکان ناگهانی انجام می‌شود.
• کاهش استهلاک قطعات موتور و گیربکس: ضربات هیدرولیکی توسط روغن جذب شده و فشار مکانیکی مستقیم به قطعات وارد نمی‌شود.
• افزایش قدرت در شروع حرکت: افزایش گشتاور در سرعت‌های پایین، توان حرکت در شیب‌ها را بهبود می‌بخشد.
• رانندگی آسان در ترافیک: نیازی به کلاچ گیری دستی یا نگه داشتن فشار روی گیربکس در توقف‌های کوتاه نیست.

چالش‌ها توربین گیربکس اتوماتیک

• مصرف سوخت بیشتر: در سرعت‌های پایین به دلیل اتصال غیرمستقیم (هیدرولیکی)، مقداری از توان موتور هدر رفته و مصرف سوخت نسبت به گیربکس‌های دستی یا دوکلاچه بالاتر است.
• تولید حرارت بالا: اصطکاک روغن در داخل توربین گرمای زیادی تولید می کند که در صورت عدم خنک کاری مناسب یا کثیفی روغن، باعث آسیب شدید به گیربکس می‌شود.
• حساسیت شدید به کیفیت روغن: عملکرد درست توربین وابسته به کیفیت، فشار و سطح استاندارد روغن گیربکس است.
• هزینه تعمیر و پیچیدگی عیب یابی: در صورت خرابی پره‌ها، بلبرینگ سوزنی و کلاچ قفل کننده، بازسازی توربین نیازمند برشکاری با دستگاه‌های مخصوص، جوشکاری دقیق و بالانس هیدرولیکی است.

توربین روی چه گیربکس‌هایی نصب می‌شود؟

اغلب رانندگان فکر می کنند که هر خودرویی که پدال کلاچ ندارد روی گیربکس آن توربین نصب شده است! اما واقعیت این چنین نیست. توربین یک قطعه هیدرولیکی است که با هدف افزایش گشتاور در شروع حرکت و انتقال نرم نیرو بدون ارتباط مکانیکی مستقیم طراحی شده است. با این حال، این سیستم هیدرولیکی فقط روی ساختارهای مشخصی از گیربکس‌های اتوماتیک نصب می‌شود که شامل موارد زیر است:

گیربکس‌های اتوماتیک سیاره‌ای (AT)

این مدل، متداولترین و اصیل‌ترین نوع گیربکس اتوماتیک در بازار ایران است. در این سیستم‌ها، توربین دقیقا نقش کلاچ هیدرولیکی را بازی می کند و بین موتور و مجموعه چرخ‌دنده‌های سیاره‌ای قرار می گیرد. گیربکس‌های معروف AL4 (در پژو ۲۰۶، ۲۰۷، پارس اتومات، ال۹۰ و ساندرو)، گیربکس‌های ۶ سرعته هیوندای و کیا (مانند سانتافه و اسپورتیج)، گیربکس‌های تویوتا و برخی از خودروهای آمریکایی از این فناوری بهره می‌برند.

برخی از گیربکس‌های متغیر پیوسته (CVT)

شاید تصور کنید در گیربکس CVT فقط پولی و تسمه وجود دارد، اما طراحان برای حل مشکل تکانه و ضربه در لحظه شروع حرکت، از توربین استفاده کرده‌اند. در این گیربکس‌ها، توربین باعث می‌شود خودرو در ترافیک یا شروع حرکت، فوق‌العاده نرم و بدون کوبش راه بیفتد. بیشتر گیربکس‌های CVT مدرن در خودروهای ژاپنی و خودروهای چینی پرچمدار بازار ایران از این گیربکس بهره می‌برند.

علائم خرابی توربین گیربکس اتوماتیک

گاهی رانندگان با دیدن یک نشانه ساده، تصور می کنند کل گیربکس ماشینشان دچار مشکل شده و هزینه تعمیر بیشتر از چیزی است که بتوان پرداخت. اما در بسیاری از موارد، مشکل چندان هم پیچیده نیست و به توربین برمی گردد. تشخیص به موقع این علائم، تفاوت بین یک تعمیر مقرون به صرفه توربین و یک تعویض کامل و پرهزینه گیربکس است.

در ادامه، ۶ نشانه اصلی خرابی توربین، دلیل بروز آن‌ها و روش برطرف کردنشان را بررسی می کنیم:

لرزش خودرو هنگام حرکت

• علامت: احساس لرزشی شبیه به حرکت روی جاده خاکی یا خطوط برجسته بزرگراه، به ویژه در لحظه تعویض دنده یا فشار دادن پدال گاز.
• علت اصلی: خرابی و سایش در کلاچ قفل کننده داخل توربین یا کثیفی و فاسد شدن روغن گیربکس که باعث اصطکاک نادرست صفحات کلاچ می‌شود.
• روش تعمیر: در مراحل اولیه، تعویض کامل روغن گیربکس با دستگاه ساکشن و افزودن مکمل استاندارد مشکل را حل می کند. اگر لرزش ادامه داشت، توربین باید باز شود و مجموعه کلاچ قفل کننده و فیبرهای آن تعویض و بالانس گردد.

گاز هرز خوردن و افت شدید شتاب خودرو

• علامت: دور موتور بالا می‌رود و صدای گاز خوردن ماشین شنیده می‌شود، اما خودرو شتاب مناسبی ندارد و به سختی سرعت می گیرد.
• علت اصلی: سایش یا شکستن پره‌های داخلی توربین یا آسیب دیدگی کلاچ یک طرفه که مانع از انتقال درست فشار روغن و گشتاور می‌شود.
• روش تعمیر: باز کردن گیربکس و پیاده سازی توربین برای تعمیرات ضروری و پس از تراشکاری و جوشکاری با دستگاه اتوماتیک، بالانس هیدرولیکی باید انجام شود.

تقه زدن و تکان‌های شدید هنگام درگیر شدن دنده (D یا R)

• علامت: وقتی دنده را از حالت P یا N به D یا R تغییر می‌دهید، ضربه شدیدی به بدنه خودرو وارد می‌شود.
• علت اصلی: لق شدن قطعات داخلی توربین، خرابی بلبرینگ‌های سوزنی داخل توربین و یا عدم تنظیم فشار هیدرولیک روغن به دلیل کثیفی یا گرفتگی فیلتر.
• روش تعمیر: گام اول بررسی سلامت فیلتر و روغن گیربکس است. در گام بعدی، در صورت بروز آسیب مکانیکی، تعویض بلبرینگ‌های سوزنی و واشرهای درپوش توربین توسط دستگاه‌های بازسازی تخصصی انجام می‌شود.

شنیده شدن صدای زوزه یا خردشدگی از سمت گیربکس

• علامت: صدایی شبیه به زوزه کشیدن یا خرخر متناوب که با فشردن پدال گاز و بالا رفتن دور موتور بیشتر می‌شود.
• علت اصلی: خرد شدن یا سایش بلبرینگ‌های سوزنی، آسیب به پره‌های استاتور در اثر کارکرد بدون روغن و استفاده از روغن بی کیفیت.
• روش تعمیر: تراشکاری پوسته توربین، تعویض کامل بلبرینگ‌های سوزنی داخل توربین و شست و شوی کامل براده‌های فلزی از داخل سیستم خنک کننده و پوسته توربین.

داغ شدن بیش از حد گیربکس

• علامت: روشن شدن چراغ هشداری گیربکس، داغ شدن غیرعادی کنسول وسط و استشمام بوی سوختگی روغن.
• علت اصلی: عدم چرخش مناسب روغن در توربین به دلیل خرابی استاتور، عملکرد نادرست کلاچ قفل کننده و گرفتگی رادیاتور خنک کننده روغن.
• روش تعمیر: شست و شوی تخصصی مسیر خنک کننده، تعویض روغن سوخته و در صورت عدم اصلاح دما، بازسازی کلاچ قفل کننده توربین.

تاخیر در شروع حرکت

• علامت: وقتی هنوز موتور خودرو سرد است و دنده را روی D می گذارید، چند ثانیه طول می کشد تا ماشین حرکت کند یا باید پدال گاز را فشار دهید تا راه بیفتد.
• علت اصلی: خالی شدن روغن داخل توربین به دلیل خرابی کاسه نمدها و شیر یک طرفه، یا فرار فشار روغن از قیفی و درپوش توربین.
• روش تعمیر: تعویض کاسه نمدهای توربین و قیفی گیربکس، تست سلامت شیر برقی‌های فشار و اورینگ‌های مربوطه.

روش های افزایش عمر توربین گیربکس اتوماتیک

توربین گیربکس اتوماتیک قطعه‌ای گران اما با دوام است، به شرطی که اصول نگهداری از آن را رعایت کنید. با توجه به این که عملکرد این قطعه هیدرولیکی است، سلامتی آن رابطه مستقیمی با نحوه رانندگی و کیفیت سیال داخل گیربکس دارد. برای جلوگیری از هزینه های سنگین تعمیرات اساسی گیربکس و بالانس مجدد توربین، رعایت نکات زیر عمر این قطعه را به حداکثر می‌رساند:

تعویض به موقع و اصولی روغن گیربکس

روغن گیربکس تنها یک روان کننده نیست، بلکه شریان حیاتی توربین برای انتقال نیرو است. روغن گیربکس را طبق دفترچه راهنمای خودرو معمولا هر ۴۰,۰۰۰ تا ۶۰,۰۰۰ کیلومتر تعویض کرد.

نکته طلایی: حتما از روغن‌های اصلی و دارای استاندارد مشخص شده توسط سازنده استفاده کنید. استفاده از روغن‌های تقلبی یا نامناسب باعث داغ شدن شدید، نابودی فیبر کلاچ قفل کننده و در نهایت خرد شدن بلبرینگ‌های سوزنی توربین می‌شود.

تعویض هم زمان فیلتر روغن گیربکس

تعویض روغن بدون تعویض فیلتر، فایده‌ای ندارد. فیلتری که کثیف است سبب کاهش فشار روغن ورودی به توربین می‌شود. افت فشار روغن به معنی اصطکاک شدید قطعات داخلی، داغ کردن توربین و ایجاد لرزش در حرکت است.

عدم استفاده از حالت خلاص (N) در توقف‌های کوتاه

در پشت چراغ قرمزهای زیر ۱ دقیقه یا توقف‌های کوتاه مدت، دنده را روی N (خلاص) نگذارید. تغییر حالت‌های مداوم بین D و N باعث اعمال فشار و شوک‌های هیدرولیکی تکراری به مجموعه کلاچ و استاتور توربین می‌شود.

جلوگیری از داغ شدن بیش از حد گیربکس

حرارت، دشمن شماره یک قطعات هیدرولیکی است. وقتی دمای روغن گیربکس بالا می‌رود، خاصیت گرانروی خود را از دست خواهد داد و باعث سایش شدید پره‌های توربین می‌شود. بنابراین باید سیستم خنک کننده خودرو را باید سرویس دوره‌ای کرد.

اجتناب از فشردن هم زمان پدال گاز و ترمز

برخی رانندگان برای شتاب گیری سریع‌تر پدال ترمز را نگه داشته و گاز می‌دهند. این کار در خودروهای اتوماتیک معمولی، دمای توربین را ظرف چند ثانیه به نقطه جوش می‌رساند و می‌تواند پره‌ها یا استاتور داخل توربین را بسوزاند.

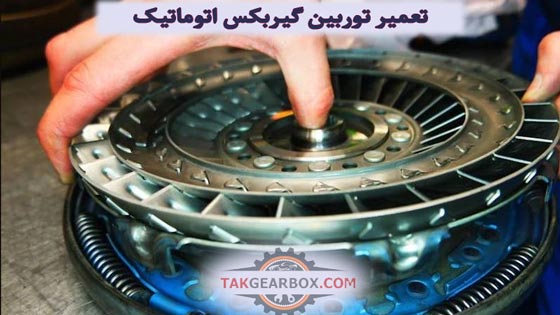

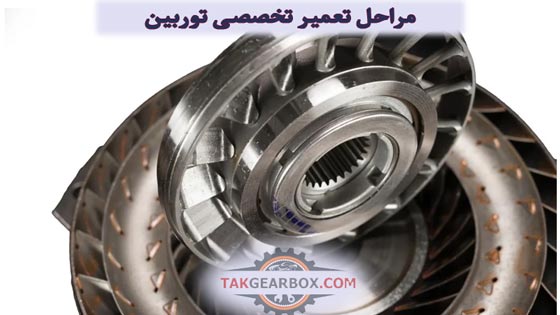

مراحل تعمیر تخصصی توربین

مراحل عیب یابی و بازسازی توربین گیربکس اتوماتیک در تک گیربکس بر اساس استانداردهای خودروسازان انجام می‌شود. روند کلی تعمیرات در ادامه شرح داده شده است.

عیب یابی و سنجش اولیه

در اولین گام باید نشانه هایی مانند لرزش، تقه زدن، افت شتاب، صدای زوزه و تاخیر در درگیر شدن دنده‌ها ارزیابی شوند. معمولا در تک گیربکس استخراج کدهای خطای ثبت شده (DTC) مرتبط با عملکرد کلاچ قفل کننده در این مرحله انجام می‎ گیرد. در آخر هم ظاهر و بوی روغن گیربکس از نظر سوختگی، تغییر رنگ و وجود براده‌های فلزی بررسی می‌شود.

مراحل بازسازی و تعمیرات تخصصی

در این مرحله پیاده سازی گیربکس و خارج کردن توربین از روی شفت ورودی و پوسته انجام می‌شود. در صورت لزوم، دو نیمه پوسته توربین با دستگاه تراش تخصصی یا دستگاه برش CNC برشکاری می‌شود. سپس تخلیه کامل براده‌های فلزی، سوختگی‌ها و رسوبات روغن از پوسته، پره‌ها و کانال‌ها انجام می گیرد.

تجدید و تعویض اجزای معیوب

تعویض فیبر کلاچ قفل کننده، تعویض بلبرینگ‌های سوزنی، کاسه نمدها، اورینگ‌ها و کلاچ یک طرفه استاتور با قطعات اورجینال انجام می‌شود. در آخر این مرحله اتصال مجدد دو نیمه پوسته با دستگاه اتوماتیک (MIG/TIG) جهت حفظ هم محوری، تقارن و آب‌بندی کامل جوشکاری می‌شود.

هزینه تعمیر توربین گیربکس اتوماتیک

هزینه تعمیر و بازسازی توربین گیربکس اتوماتیک عدد ثابتی نیست و بر اساس فاکتورهای مختلفی محاسبه می‌شود. به طور کلی، هزینه کل پرداختی شامل سه بخش هزینه بازسازی، اجرت باز و بست گیربکس و هزینه قطعات مصرفی است.

مقادیر زیر به صورت حدودی و تخمینی برای برآورد اولیه تعیین شده‌اند و قیمت دقیق پس از عیب یابی اولیه و باز شدن قطعه مشخص می‌شود. برای کسب اطلاعات بیشتر به صفحه هزینه تعمیر گیربکس اتوماتیک مراجعه نمایید.

مراحل تعمیر در تک گیربکس

تعمیر توربین گیربکس اتوماتیک در تک گیربکس با عیب یابی دقیق و بررسی تخصصی عملکرد گیربکس آغاز می‌شود. توربین نقش مهمی در انتقال قدرت موتور به گیربکس دارد و خرابی آن می‌تواند عملکرد خودرو را تحت تاثیر قرار دهد. از مهم‌ترین نشانه‌هایی که ممکن است به خرابی توربین مربوط باشند می‌توان به موارد زیر اشاره کرد:

• لرزش خودرو هنگام حرکت یا تعویض دنده
• تقه زدن هنگام درگیر شدن دنده
• افزایش دور موتور بدون شتاب‌گیری مناسب
• تاخیر در حرکت خودرو
• صدای غیرعادی یا زوزه از گیربکس
• لغزش و کاهش قدرت انتقال نیرو

در تک گیربکس، ابتدا علت مشکل با استفاده از تجهیزات تخصصی مشخص می‌شود. در صورت تشخیص خرابی توربین، این قطعه باز شده و اجزای داخلی آن از نظر فرسودگی، آسیب و نشتی بررسی می‌شوند. قطعات قابل تعمیر بازسازی شده و قطعات معیوب با نمونه‌های استاندارد جایگزین می‌شوند. در پایان نیز توربین مونتاژ و عملکرد آن آزمایش خواهد شد. این خدمات همراه با مشاوره رایگان و گارانتی کتبی ارائه می‌شود.

سوالات متداول درباره تعمیر توربین اتومات

در ادامه، پرسش‌های پرتکرار رانندگان در زمینه عیب یابی، هزینه و نحوه نگهداری توربین گیربکس اتومات پاسخ داده شده است. همچنین برای کسب اطلاعات بیشتر به صفحه سوالات متداول مراجعه کنید.

آیا توربین گیربکس اتوماتیک قابل تعمیر است یا باید تعویض شود؟

بله، در اکثر موارد توربین قابل بازسازی و تعمیر تخصصی است. تعویض کامل توربین تنها زمانی نیاز است که پوسته یا پره‌های اصلی خرد و غیرقابل بازسازی شده باشند.

هزینه تعمیر توربین گیربکس اتومات چقدر است؟

هزینه نهایی به نوع خودرو (داخلی، چینی یا وارداتی)، میزان آسیب دیدگی قطعات داخلی توربین، اجرت پیاده سازی گیربکس و میزان روغن گیربکس مصرفی بستگی دارد. معمولا هزینه بازسازی توربین به مراتب کمتر از تعویض آن با یک نمونه نو یا استوک است.

علائم اصلی خرابی توربین گیربکس چیست؟

مهم‌ترین نشانه، لرزش خودرو است. علائم دیگری مانند گاز هرز خوردن و افت شتاب، تقه زدن هنگام رفتن به دنده D یا R، شنیده شدن صدای زوزه یا خردشدگی و داغ شدن بیش از حد گیربکس نیز از نشانه های خرابی توربین هستند.

علت اصلی خرابی زود هنگام توربین چیست؟

بیش از ۸۰ درصد خرابی‌های توربین ناشی از کیفیت پایین یا تعویض دیرهنگام روغن گیربکس است.

آیا تمام خودروهای اتوماتیک دارای توربین هستند؟

خیر. توربین در گیربکس‌های اتوماتیک معمولی – سیاره‌ای (AT) و برخی گیربکس‌های متغیر پیوسته (CVT) وجود دارد.
