ساعت گیربکس اتوماتیک یا مجموعه هیدرولیک، نقش مهمی در کنترل مسیر و فشار روغن و تعویض صحیح دنده‌ها دارد. خرابی این بخش می‌تواند باعث تقه زدن، تاخیر در تعویض دنده، لرزش، گیر کردن دنده یا فعال شدن حالت اضطراری گیربکس شود. آلودگی روغن، گرفتگی مجاری، فرسودگی سوپاپ‌ها، خرابی شیرهای برقی و افت فشار هیدرولیک از عوامل رایج ایجاد مشکل در ساعت گیربکس هستند. تشخیص دقیق ایراد نیازمند بررسی فشار روغن، وضعیت ساعت گیربکس، عملکرد شیرهای برقی و خطاهای ثبت شده در سیستم کنترل گیربکس است. در این مقاله، علائم خرابی ساعت گیربکس اتوماتیک، دلایل ایجاد مشکل، روش‌های عیب یابی و شرایط تعمیر یا تعویض این مجموعه را بررسی می‌کنیم تا از آسیب بیشتر به گیربکس جلوگیری شود.

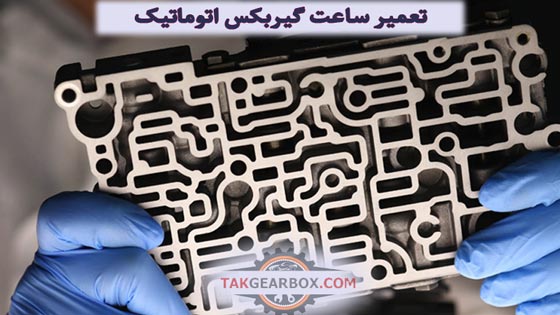

ساعت گیربکس اتوماتیک چیست؟
ساعت گیربکس اتوماتیک یا همان بلوک هیدرولیک، به عنوان مغز متفکر و مرکز فرماندهی هیدرولیکی در سیستم انتقال قدرت اتوماتیک شناخته می‌شود. این قطعه شبکه‌ای از کانال‌ها، سوپاپ‌ها و شیرهای برقی است که وظیفه دارد روغن گیربکس را تحت فشار مشخص به کلاچ‌ها و باندهای مربوطه هدایت کند تا تعویض دنده‌ها به نرمی و در زمان دقیق انجام شوند.
ساختار و اجزای اصلی ساعت گیربکس
ساعت گیربکس از بخش‌های زیر تشکیل شده است:
- پلیت و سوپاپ‌ها: مجموعه کانال‌های ظریف که مسیر جریان روغن را مشخص می‌کنند.
- شیرهای برقی: عملگرهای الکترومغناطیسی که مسیر باز و بسته شدن کانال‌های روغن را کنترل می‌کنند.
- آکومولاتورها: فنرها و پیستون‌هایی که ضربه حاصل از فشار روغن را جذب می‌کنند تا تعویض دنده تقه نداشته باشد.
- سنسورهای فشار و دما: وظیفه پایش لحظه‌ای وضعیت روغن هیدرولیک را بر عهده دارند.
مزایا و معایب ساعت گیربکس اتوماتیک
مزایا:
- تعویض دنده هوشمند و نرم: بدون دخالت راننده و بر اساس شرایط جاده و شتاب خودرو.
- افزایش طول عمر قطعات مکانیکی: به دلیل اعمال فشار کنترل شده و دقیق بر روی کلاچ‌ها.
- کاهش مصرف سوخت: کنترل دقیق زمان تعویض دنده توسط سیستم هیدرولیک و الکترونیک.
معایب:
- حسایت بسیار بالا به کثیفی روغن: کوچکترین ذرات براده فلز یا آلودگی باعث گیر کردن سوپاپ‌ها می‌شود.
- هزینه تعمیرات بالا: به دلیل پیچیدگی ساختار و نیاز به ابزارها و دیاگ تخصصی.
- استهلاک شیرهای برقی: قطعات الکترونیکی – مکانیکی آن با مرور زمان و در اثر حرارت بالای روغن دچار ضعف می‌شوند.
ارتباط ساعت گیربکس با کامپیوتر خودرو (TCM / ECU)
ساعت گیربکس به تنهایی قادر به تصمیم‌گیری نیست؛ بلکه کاملا وابسته به کامپیوتر گیربکس و کامپیوتر مرکزی خودرو (ECU) است. این ارتباط به صورت یک چرخه لحظه‌ای عمل می‌کند. ECU و TCM اطلاعاتی مانند سرعت خودرو، دور موتور، میزان فشردن پدال گاز و دمای روغن را از سنسورها دریافت می‌کنند. TCM با محاسبات دقیق مشخص می‌کند چه دنده‌ای و با چه فشاری باید درگیر شود، سپس سیگنال‌های ولتاژی را به شیرهای برقی موجود در ساعت گیربکس ارسال می‌کند.
ساعت گیربکس با دریافت این دستورات الکتریکی، فشار هیدرولیک را تنظیم کرده و دنده مورد نظر را تعویض می‌کند. عدم هماهنگی یا اختلال در شبکه ارتباطی بین TCM و ساعت گیربکس، باعث روشن شدن چراغ چک گیربکس و رفتن خودرو به حالت اضطراری (Limp Mode) می‌شود.
علائم خرابی ساعت گیربکس اتوماتیک
بلوک هیدرولیک یا ساعت گیربکس مرکز تصمیم گیری برای جریان هیدرولیک در سیستم‌های انتقال قدرت اتوماتیک است. کوچکترین انحراف در میزان فشار یا زمانبندی هیدرولیک، عملکرد فنی گیربکس را به شدت مختل می‌کند. مهمترین نشانه‌های خرابی این قطعه از دیدگاه تعمیرکاران حرفه‌ای به شرح زیر است:
شوک تعویض دنده و ضربه‌های هیدرولیکی
احساس تقه یا کوبش شدید هنگام تعویض دنده‌های سبک به سنگین و یا موقع تغییر وضعیت دسته دنده از N به D یا R یکی از نشانه‌های رایج در خرابی ساعت گیربکس است.
- علت: نوسان شدید و کنترل نشده در فشار خط اصلی به دلیل گیر کردن سوپاپ تنظیم فشار و خرابی در شیرهای برقی.
تاخیر در درگیری کلاچ‌ها
اگر متوجه وقفه زمانی غیرعادی (بیش از ۱ تا ۱.۵ ثانیه) از زمان فشردن پدال گاز یا تغییر وضعیت شیفتر تا درگیر شدن واقعی دنده شده‌اید احتمالا ساعت گیربکس دچار اختلالی شده است.
- علت: افت فشار لحظه‌ای، گرفتگی مجاری هیدرولیک یا ضعیف شدن بوبین سولنوئیدهای مسئول پرکردن آکومولاتورها و مدار کلاچ مربوطه.
لغزش کلاچ‌ها و گاز هرز خوردن
افزایش ناگهانی دور موتور بدون افزایش متناسب سرعت خودرو، به ویژه در حین تعویض دنده یا زیر بار سنگین یکی دیگر از نشانه‌های علائم خرابی است.
- علت: عدم تامین فشار نامی بر روی پیستون کلاچ‌ها که منجر به عدم اصطکاک کافی بین صفحات اصطکاکی و فلزی می‌شود.
ورود گیربکس به حالت اضطراری
قفل شدن گیربکس روی یک دنده خاص (معمولا دنده ۳ یا ۲) همراه با محدودیت در دور موتور و توان خروجی از نشانه‌های جدی خرابی در گیربکس است و به احتمال زیاد این مشکل ناشی از خرابی ساعت گیربکس است.
- علت: تشخیص عدم هماهنگی میان نسبت دنده انتخابی و سرعت ورودی – خروجی توسط یونیت کنترل گیربکس (TCU) و فعال سازی پروتکل محافظت از قطعات سخت‌افزاری.
ثبت کدهای خطای تخصصی و روشن شدن چراغ هشدار
روشن شدن چراغ چک گیربکس همراه با ثبت کدهای خطای استاندارد حتما نشانه از وجود اختلالی در سیستم انتقال قدرت خودرو است. کدهای رایج خطا که نشان از بروز مشکل در گیربکس است به موارد زیر اشاره می‌شود:
- P0700: خطای عمومی سیستم کنترل گیربکس.
- P0730: خطای نسبت نامناسب دنده‌ها (ناشی از لغزش).
- P0750 تا P0775: اختلال در عملکرد یا مدار الکتریکی شیرهای برقی.
افت فشار و نویز هیدرولیکی
ساعت گیربکس قطعه‌ای با تلورانس‌های ابعادی بسیار دقیق است. علت اصلی بیشتر خرابی‌های ساعت گیربکس، عدم تعویض به موقع روغن گیربکس و استفاده از روغن غیر استاندارد است. از این رو شنیده شدن صدای زوزه یا ناله هیدرولیکی از بخش زیرین گیربکس که با تغییر دور موتور تغییر فرکانس می‌دهد معمولا به مشکلات گیربکس باز می‌گردد.
- علت: تشکیل حباب‌های هوا به دلیل افت فشار، کثیفی شدید فیلتر و مسدود شدن کانال‌های ظریف ساعت گیربکس.

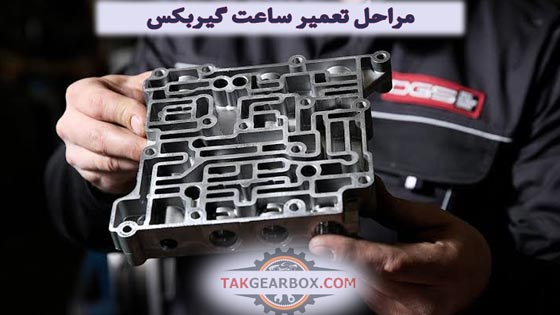

مراحل تعمیر ساعت گیربکس
مراحل تخصصی عیب یابی و تعمیر ساعت گیربکس اتوماتیک نیاز به دقت بالا، تجهیزات کارگاهی پیشرفته و دانش فنی روز دارد. اجرای دقیق این فرایند مانع از صرف هزینه‌های اضافی و تعویض بی‌دلیل قطعات سالم می‌شود. در ادامه، مراحل گام به گام و تخصصی تعمیر ساعت گیربکس اتوماتیک را بررسی می‌کنیم:
تست با دستگاه دیاگ
نخستین و مهمترین گام در فرایند عیب یابی، اتصال دستگاه دیاگ تخصصی به کامپیوتر گیربکس (TCM) است:
- شناسایی خطاهای مربوط به افت فشار هیدرولیک، اختلال در مدار برقی شیرهای برقی (مانند خطاهای P0750 تا P0770) و عدم هماهنگی سنسورهای سرعت ورودی و خروجی
- بررسی دمای روغن گیربکس
- بررسی میزان فشار هیدرولیک در دنده‌های مختلف
- وضعیت قطع و وصل شدن شیرهای برقی در زمان واقعی
- بررسی ولتاژ و مقاومت سیم‌کشی‌ها و سوکت‌های متصل به ساعت جهت اطمینان از عدم قطعی یا اتصال کوتاه
باز کردن کارتل
پس از تشخیص اولیه، گیربکس خنک شده و مراحل مکانیکی و کارگاهی آغاز می‌شود.
- پس از باز کردن کارتل و فیلتر روغن، بلوک هیدرولیک (ساعت) با احتیاط از پوسته گیربکس جدا می‌شود.
- صفحه سوپاپ‌ها و اجزای داخلی ساعت کاملا از هم باز می‌شوند و تمامی کانال‌های باریک هیدرولیکی با شوینده‌های مخصوص شسته می‌شوند تا هر گونه براده فلز و رسوبات پاکسازی شوند.
- شیرهای برقی به دستگاه تست مخصوص خود متصل می‌شوند تا میزان دبی جریان روغن، سرعت واکنش و مقاومت آن‌ها در دماهای مختلف بررسی شود.
کالیبراسیون و تست جاده‌ای
پس از مونتاژ کامل ساعت و بستن آن روی خودرو همراه با شارژ روغن استاندارد و فیلتر نو، مراحل نرم‌افزاری و نهایی انجام می‌پذیرد:
- ریست حافظه و کالیبراسیون
- تعریف شیرهای برقی جدید
- تست جاده‌ای و پایش نهایی
هزینه تعمیر و تعویض ساعت گیربکس اتوماتیک
قیمت نهایی خدمات ساعت گیربکس شامل دو بخش خدمات فنی و هزینه خرید قطعات در صورت تعویض است. پیچیدگی تکنولوژی گیربکس تاثیر مستقیمی بر قیمت نهایی دارد. جدول برآورد هزینه‌های تعمیر و تعویض ساعت گیربکس اتوماتیک در ادامه در اختیار شما قرار داده شده است.
|
نوع خدمات |
حدود هزینه (تومان) |
|
عیب یابی و تست دیاگ |
کاملا رایگان |
|
سرویس و شستشوی کامل ساعت |
۳,۰۰۰,۰۰۰ تا ۵,۵۰۰,۰۰۰ |
|
تعمیر برد و تعویض شیر برقی |
۴,۰۰۰,۰۰۰ تا ۸,۰۰۰,۰۰۰ |
|
تعویض کامل ساعت گیربکس |
۴,۵۰۰,۰۰۰ تا ۹,۰۰۰,۰۰۰ |
فرایند تعمیر ساعت در مرکز تخصصی
تعمیر ساعت گیربکس اتوماتیک در تک گیربکس با عیب یابی دقیق و بررسی تخصصی مجموعه هیدرولیکی انجام می‌شود. ساعت گیربکس یا والو بادی وظیفه کنترل و هدایت فشار روغن به بخش‌های مختلف گیربکس را بر عهده دارد و خرابی آن می‌تواند باعث اختلال در تعویض دنده و عملکرد خودرو شود. برخی از نشانه‌های خرابی ساعت گیربکس عبارت‌اند از:
- تقه و ضربه هنگام تعویض دنده
- تاخیر در درگیر شدن دنده
- گیر کردن گیربکس روی یک دنده
- تعویض دنده نامنظم یا همراه با ضربه
- لغزش دنده‌ها و افت عملکرد خودرو
- ثبت خطاهای مرتبط با شیرهای برقی و فشار روغن
در تک گیربکس، ابتدا با استفاده از دستگاه دیاگ و تجهیزات تخصصی، وضعیت ساعت گیربکس بررسی می‌شود. سپس مجموعه باز شده و کانال‌های روغن، شیرهای برقی، سوپاپ‌ها و سایر اجزا از نظر گرفتگی، فرسودگی و آسیب مورد ارزیابی قرار می‌گیرند. قطعات معیوب تعمیر یا تعویض شده و پس از مونتاژ، عملکرد گیربکس تست می‌شود. خدمات تعمیر ساعت گیربکس در تک گیربکس با مشاوره رایگان و گارانتی کتبی ارائه می‌شود.
روش های افزایش عمر ساعت گیربکس
افزایش عمر ساعت گیربکس اتوماتیک به سلامت روغن هیدرولیک و نحوه رانندگی شما بستگی دارد. از آن جایی که مجاری هیدرولیکی این قطعه بسیار حساس هستند، کوچکترین آلودگی یا فشار غیرمعمول می‌تواند باعث گیر کردن سوپاپ‌ها و سوزاندن شیرهای برقی شود.
برای جلوگیری از هزینه‌های سنگین تعمیر یا تعویض ساعت گیربکس، رعایت روش‌های زیر ضروری است:
- روغن گیربکس را بر اساس دفترچه راهنمای خودرو تعویض کنید.
- از روغن‌های باکیفیت و با ویسکوزیته استاندارد و مورد تایید سازنده استفاده کنید. روغن‌های بی‌کیفیت به سرعت دچار افت کیفیت می‌شوند.
- هنگام تعویض روغن، فیلتر گیربکس را هم تعویض کنید. فیلتر کثیف یا مسدود شده باعث ایجاد فشار منفی می‌شود که به شدت به سوپاپ‌ها و شیرهای برقی آسیب می‌زند.
- در ترافیک‌های سنگین و طولانی، سعی کنید خودرو را زیاد در وضعیت حرکت درگیر نگه ندارید و در توقف‌های بالای ۱ دقیقه، دنده را روی حالت N (خلاص) قرار دهید.
- قبل از تغییر وضعیت دسته دنده از D به R یا برعکس، اجازه دهید خودرو متوقف شود.
- در روزهای سرد زمستان، بلافاصله پس از روشن کردن خودرو اقدام به شتاب‌گیری نکنید. اجازه دهید ۳۰ ثانیه تا ۱ دقیقه روغن گیربکس کمی گرم و روان شود تا فشار هیدرولیک اولیه بدون ایجاد ضربه به سوپاپ‌های ساعت اعمال گردد.
کلام آخر
ساعت گیربکس اتوماتیک نقش مهمی در گیربکس خودرو را ایفا می‌کند و سلامت آن بر عملکرد و طول عمر گیربکس تاثیرگذار است. توجه به علائم خرابی گیربکس اتوماتیک مانند تقه زدن، تاخیر در تعویض دنده و روشن شدن چراغ چک، از بروز خسارات سنگین‌تر و آسیب به مجموعه کلاچ‌ها جلوگیری می‌کند.
