گیربکس دنده دایرکت یکی از انواع سیستم‌های انتقال قدرت است که در آن نیرو با مسیر مستقیم‌تر و با تغییر نسبت انتقال کمتری به چرخ‌ها منتقل می‌شود. این ساختار می‌تواند با کاهش برخی تلفات مکانیکی، انتقال توان را با بازده مناسبی انجام دهد و در شرایط خاص عملکرد متفاوتی نسبت به گیربکس‌های چند سرعته داشته باشد. شناخت ساختار و نحوه عملکرد این نوع گیربکس برای درک بهتر فرایند انتقال نیرو اهمیت دارد. در این مقاله، نحوه عملکرد گیربکس دنده دایرکت، اجزای اصلی، مزایا و محدودیت‌های آن را مورد بحث قرار داده‌ایم.
مکانیزم عملکرد گیربکس دنده دایرکت
از دیدگاه مهندسی پیشرانه و دینامیک خودرو، گیربکس دنده دایرکت (Direct Shift Gearbox) ساختاری هیبریدی از ترکیب راندمان مکانیکی گیربکس‌های دستی با پیوستگی انتقال گشتاور در گیربکس‌های اتوماتیک است. خلاف گیربکس‌های سنتی اتوماتیک که برای کوپلینگ هیدرولیکی از مبدل گشتاور استفاده می‌کنند، در سیستم دایرکت تعویض دنده‌ها از طریق دو کلاچ مجزا و شفت‌های ورودی هم محور کنترل می‌شود.

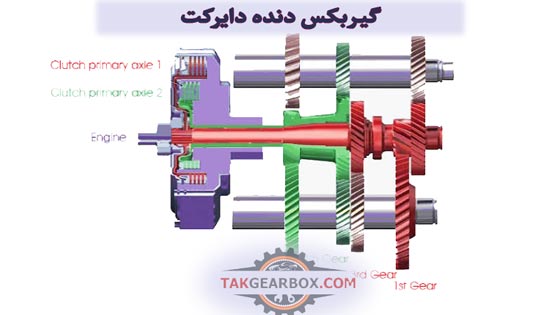

ساختار مکانیکی گیربکس دنده دایرکت
ساختار داخلی این گیربکس از سه بخش اصلی تشکیل شده است:
مجموعه شفت‌های ورودی کواکسیال:
شفت ورودی به دو قسمت تفکیک شده است: یک شفت توخالی بیرونی و یک شفت صلب داخلی که درون شفت اول دوران می‌کند.
دو مجموعه شفت خروجی:
چرخ‌دنده‌ها روی شفت‌های خروجی قرار گرفته‌اند و توسط ماهک‌های هیدرولیکی و الکترومکانیکی از پیش درگیر می‌شوند.
واحد مکاترونیک:
کنترل کننده الکترونیکی و بلوک هیدرولیکی وظیفه کنترل فشار خط، حرکت شیفترها و کنترل درگیری کلاچ‌ها را بر عهده دارد.
نقش دو کلاچ مجزا
اساس کارایی بالای این جعبه دنده در تقسیم وظایف دو شفت موازی نهفته است:
تفکیک زوج و فرد:
کلاچ C1: شفت توپر مرکزی را می‌چرخاند که دنده‌های فرد و دنده عقب روی آن قرار دارند.
کلاچ C2: شفت توخالی بیرونی را هدایت می‌کند که درایور دنده‌های زوج است.
پیش انتخاب دنده:
زمانی که خودرو با دنده ۱ شتاب می‌گیرد، کلاچ C1 کاملا درگیر است و گشتاور را منتقل می‌کند؛ هم زمان واحد مکاترونیک، چرخ‌دنده دنده ۲ را روی شفت دوم به حالت سنکرونیزه درمی‌آورد.
انتقال گشتاور پیوسته بدون وقفه:
در لحظه تعویض دنده، هیچ دنده‌ای خلاص نمی‌شود؛ بلکه هم زمان با آزاد شدن تدریجی کلاچ C1 و C2 درگیر می‌شود. انتقال توان در بازه‌ای حدود ۸ تا ۴۰ میلی ثانیه انجام می‌گیرد که افت بوست توربو یا اتلاف گشتاور را به صفر نزدیک می‌کند.
روش کار و الگوریتم کنترلی
حالت سکون به حرکت: واحد مکاترونیک بر اساس فشار پدال گاز و سنسور شیب، کلاچ دنده یک را درگیر می‌کند.
پیش بینی الگوریتمی: سنسورهای سرعت چرخ، زاویه دریچه گاز و نرخ شتاب گیری به TCU اعلام می‌کنند که راننده در حال شتاب گیری است یا ترمز. اگر در حال شتاب باشد، دنده بعدی بالاتر پیش انتخاب می‌شود؛ اگر ترمز کند، دنده پایین‌تر سنکرون می‌شود.
فرآیند تعویض: فشار هیدرولیک کلاچ جاری کاهش یافته و فشار هیدرولیک کلاچ آماده افزایش می‌یابد تا گشتاور بدون شوک ضربه ای جابه جا شود.
مزایا و معایب گیربکس دنده دایرکت
گیربکس دنده دایرکت همان حلقه گم شده بین تجربه لذت رانندگی با گیربکس دستی و راحتی گیربکس‌های خودکار است. اگر چه مزیت‌های این سیستم تحولی در صنعت خودرو به همراه داشت ولی چالش‌هایی هم برای رانندگان به همراه دارد.
مزایای گیربکس دنده دایرکت
- سرعت تعویض دنده بالا: به دلیل آماده باش دنده بعدی روی شفت موازی، زمان تعویض دنده کسری از ثانیه است که هیچ کدام از گیربکس‌های AT یا دستی قادر به رقابت با آن نیستند.
- حفظ پیوستگی گشتاور و بوست توربو: برخلاف گیربکس‌های دستی و AMT که جریان انتقال قدرت هنگام کلاچ گیری قطع می‌شود، در دنده دایرکت هدررفت بوست توربو شارژر و افت شتاب ثانویه به صفر میل می‌کند.
- راندمان حرارتی و مکانیکی بالا: به دلیل حذف تلفات هیدرولیکی مبدل گشتاور، اتلاف انرژی به حداقل رسیده و مصرف سوخت بین ۶ تا ۱۵ درصد نسبت به گیربکس‌های خودکار (AT) کاهش می‌یابد.
- پاسخ مستقیم پدال گاز: اتصال کلاچ‌ها کاملا صلب و اصطکاکی است. بنابراین پدیده کش آمدن دور موتور یا حس اسفنجی موجود در گیربکس‌های CVT در این سیستم وجود ندارد.
معایب و نقاط ضعف گیربکس دنده دایرکت
- حساسیت حرارتی در ترافیک: در ترافیک‌های سنگین شهری، نیم‌کلاچ مکرر باعث بالا رفتن دمای صفحات اصطکاکی و روغن می‌شود که به ویژه در نسخه‌های کلاچ خشک استهلاک را افزایش می‌دهد.
- لرزش و کوبش در سرعت‌های بسیار پایین: در سرعت‌های زیر ۱۰ کیلومتر بر ساعت و مانورهای پارک، نرمی و پیوستگی مبدل‌های هیدرولیکی AT را ندارد و ممکن است همراه با تکان جزئی باشد.
- هزینه‌های بالای تولید و نگهداری تخصصی: واحد مکاترونیک و سیستم هیدرولیک سنسور محور این گیربکس نیازمند روانکارهای اختصاصی، نگهداری دقیق و دانش فنی بالا برای تعمیرات است.
- پیچیدگی در تعویض معکوس‌های چندتایی: اگر راننده به طور ناگهانی پدال گاز را بفشارد و نیاز به پرش از دنده ۶ به ۳ باشد، چون هر دو روی شفت‌های متفاوتی از پیش آماده نشده‌اند، کامپیوتر ابتدا باید دنده را دوباره تغییر دهد که تاخیر لحظه‌ای ایجاد می‌کند.

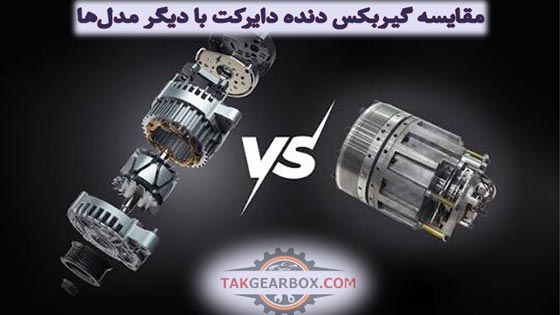

مقایسه گیربکس دنده دایرکت با دیگر مدل‌ها
گیربکس دنده دایرکت با هدف ترکیب دقت مکانیکی و پیوستگی تعویض دنده توسعه یافته است. برای درک دقیقتر جایگاه فنی این فناوری، مشخصات ساختاری آن را در مقایسه با سایر سیستم‌های انتقال قدرت خودکار بررسی می‌کنیم.
مقایسه دنده دایرکت با گیربکس اتوماتیک سنتی (AT)
گیربکس‌های اتوماتیک هیدرومکانیکی مبتنی بر چرخ‌دنده‌های سیاره‌ای و مبدل گشتاور برای دهه‌ها تنها پیشنهاد مهندسان به رانندگان طرفدار خودروهای اتوماتیک بود. تفاوت‌های بنیادین این دو سیستم عبارت‌اند از:
مکانیزم کوپلینگ و انتقال توان: گیربکس‌های AT از مبدل گشتاور هیدرولیکی استفاده می‌کنند که کوپلینگ روغنی میان موتور و گیربکس ایجاد می‌کند. در مقابل، دنده دایرکت از دو کلاچ اصطکاکی مجزا بهره می‌برد که ارتباطی مکانیکی و بدون لغزش مداوم فراهم می‌سازد.
راندمان و مصرف سوخت: مبدل گشتاور در گیربکس‌های AT همواره با مقداری لغزش هیدرولیکی و اتلاف حرارتی همراه است. اما سیستم دنده دایرکت به دلیل اتصال صلب کلاچ‌ها، راندمان مکانیکی بالاتری معادل جعبه دنده‌های دستی ثبت می‌کند و مصرف سوخت کمتری دارد.
سرعت تعویض دنده: دنده دایرکت تعویض دنده‌ها را در کمتر از ۴۰ میلی ثانیه انجام می‌دهد. در حالی که جعبه دنده‌های AT حتی در نمونه‌های پیشرفته معمولا بین ۱۰۰ تا ۳۰۰ میلی ثانیه زمان نیاز دارند.
نرمی در ترافیک‌های شهری: گیربکس‌های AT به لطف مبدل هیدرولیکی، در شروع حرکت و سرعت‌های بسیار پایین خودرو نمی‌لرزد. اما دنده دایرکت به دلیل ماهیت درگیری کلاچ‌ها ممکن است در ترافیک سنگین همراه با لرزش یا افزایش دما باشد.
مقایسه دنده دایرکت با گیربکس متغیر پیوسته (CVT)
گیربکس‌های CVT با تکیه بر تغییر فاصله دو پولی مخروطی و یک تسمه یا زنجیر فولادی، بی‌نهایت ضریب دنده را پوشش می‌دهند. مقایسه این دو ساختار نشان می‌دهد:
- حس رانندگی و دینامیک: در گیربکس CVT دنده فیزیکی وجود ندارد و افزایش سرعت با ثابت ماندن دور موتور در یک محدوده خاص همراه است. در دنده دایرکت، تعویض دنده‌ها فیزیکی، پله‌ای و بسیار سریع است که حس شتاب گیری و رانندگی اسپرتی به همراه دارد.
- تحمل گشتاور و استهلاک قطعات: انتقال توان در CVT از طریق اصطکاک تسمه روی مخروط‌ها صورت می‌گیرد که تحمل گشتاورهای بالا را محدود کرده و خطر لغزش تسمه را افزایش می‌دهد. دنده دایرکت با چرخ‌دنده‌های صلب درگیر می‌شود و گشتاورهای بسیار بالاتری را پشتیبانی می‌کند.
- پاسخ به پدال گاز: گیربکس دنده دایرکت به محض فشردن پدال گاز واکنش مستقیم نشان می‌دهد. در حالی که در CVT تغییر نسبت پولی‌ها و بالا رفتن دور موتور با تاخیر اولیه همراه است.
مقایسه گیربکس دنده دایرکت با گیربکس DCT
از دیدگاه مهندسی دنده دایرکت و DCT در اصل یک فناوری واحد هستند. تفاوت‌ها در نامگذاری تجاری، توسعه پلتفرم و معماری کلاچ‌ها تعریف می‌شود:
ساختار مشابه: گیربکس دنده دایرکت در واقع نوع اختصاصی و تکامل یافته‌ای از همان گیربکس‌های دوکلاچه است که از دو محور ورودی مجزا و دو صفحه کلاچ مستقل برای درگیری هم زمان دنده‌های زوج و فرد استفاده می‌کند.
تفاوت در نامگذاری تجاری و کاربرد: اصطلاح DSG (Direct Shift Gearbox) نام تجاری و نسخه مهندسی شده گروه خودروسازی فولکس واگن و آئودی است، در حالی که DCT (Dual-Clutch Transmission) اصطلاح عمومی این فناوری در میان سایر خودروسازان جهانی محسوب می‌شود.
تنوع ساختاری: هر دو گیربکس در دو نوع کلاچ خشک (Dry) برای خودروهای اقتصادی و کلاچ روغنی یا تر (Wet) برای انتقال گشتاورهای بالاتر و خنک کاری بهتر تولید می‌شوند، اما نسخه‌های DSG از سیستم‌های مدیریت الکترونیکی – هیدرولیکی (مکاترونیک) بهینه شده فولکس واگن بهره می‌برند.
علائم خرابی گیربکس دنده دایرکت
گیربکس دنده دایرکت به دلیل ساختار الکتروهیدرولیکی و مکانیکی پیچیده‌اش، در صورت بروز نقص فنی نشانه‌های مشخصی بروز می‌دهد. تشخیص به موقع این نشانه‌ها مانع از آسیب دیدن قطعات گران قیمت می‌شود. اگر با نشانه‌های دیگری مواجه شده‌اید یا به دنبال بررسی بیشتر نقص‌های سیستم‌های انتقال قدرت هستید، به راهنمای جامع علائم خرابی گیربکس اتوماتیک مراجعه کنید.
تقه زدن و ضربه هنگام تعویض دنده‌ها
علت خرابی: عملکرد نامناسب شیربرقی‌ها (سولنوئیدها)، افت فشار روغن در کانال‌های هیدرولیکی یا کثیفی روغن گیربکس درون بلوک هیدرولیک.
قطعه معیوب: شیربرقی‌های مکاترونیک، سوپاپ‌های کنترل فشار، یا خارج شدن کالیبراسیون نقطه درگیری کلاچ‌ها.
راهکار متداول رفع مشکل:
- دیاگ تخصصی و شست و شو یا تعویض شیر برقی معیوب.
- تعویض کامل روغن و فیلتر هیدرولیک مخصوص DSG.
- انجام فرآیند کالیبراسیون نرم‌افزاری.
لرزش شدید خودرو در شروع حرکت
علت خرابی: تغییر ضخامت نامتقارن، تاب برداشتن یا سوختگی سطوح اصطکاکی صفحات کلاچ در اثر حرارت ناشی از ترافیک سنگین.
قطعه معیوب: کیت صفحات کلاچ دوبل به ویژه کلاچ شماره ۱ مربوط به دنده‌های فرد و شروع حرکت و یا فلایویل دوبل.
راهکار متداول رفع مشکل:
- بررسی ضخامت لنت کلاچ‌ها از طریق پارامترهای زنده در دستگاه دیاگ.
- تنظیم فاصله هوایی دیسک و صفحه.
- در صورت اتمام لنت یا تابیدگی، تعویض کامل کیت کلاچ دوبل و تراش یا تعویض فلایویل دوبل.
گاز هرز خوردن و افت شتاب
علت خرابی: عدم درگیری کامل کلاچ با شفت ورودی به دلیل کاهش اصطکاک یا افت فشار جک‌های هیدرولیکی نگهدارنده.
قطعه معیوب: اتمام دیسک و صفحه کلاچ، فرسودگی پیستون‌های هیدرولیک کلاچ در مکاترونیک، یا نشتی روغن روی صفحات در نسخه‌های کلاچ خشک.
راهکار متداول رفع مشکل:
- بررسی فشار هیدرولیک خطی در TCU.
- تعویض کاسه نمدهای شفت ورودی در صورت وجود نشتی روغن.
- تعویض دیسک و صفحه کلاچ‌های فرسوده.
از کار افتادن دنده‌های زوج، فرد یا دنده عقب
علت خرابی: کامپیوتر گیربکس برای محافظت از سیستم، کنترل یکی از دو شفت کواکسیال را قطع می‌کند.
قطعه معیوب: برد الکترونیکی مکاترونیک (TCU)، سنسورهای موقعیت ماهک دنده و سوختن یکی از کلاچ‌های زوج/فرد.
راهکار متداول رفع مشکل:
- خواندن کدهای خطای تخصصی (مانند خطاهای محدوده سنسورهای موقعیت شیفتر).
- تعمیر مدار یا تعویض برد الکترونیکی مکاترونیک.
- بررسی مکانیکی ماهک‌ها و سلکتور دنده‌ها.
رفتن به حالت اضطراری یا روشن شدن چراغ چک
علت خرابی: افزایش بحرانی دمای روغن و کلاچ یا افت ناگهانی فشار ذخیره‌ساز هیدرولیک.
قطعه معیوب: ترک برداشتن هوزینگ فشار، پمپ هیدرولیک برقی و سنسور دمای روغن گیربکس.
راهکار متداول رفع مشکل:
- خاموش کردن خودرو و اجازه دادن به گیربکس برای خنک شدن در موارد افزایش حرارت.
- تعویض یا تقویت مخزن آکومولاتور و صفحه هیدرولیک مکاترونیک.
- رفع کدهای خطای ثبت شده در حافظه TCU.
شنیدن صداهای غیرعادی
علت خرابی: لقی و فرسودگی قطعات مکانیکی دوار و فنرهای جاذب ارتعاش.
قطعه معیوب: بلبرینگ‌های شفت‌های ورودی هم مرکز، دنده‌های برنجی و سنکرونایزرها و فنرهای مستهلک شده در فلایویل دوبل.
راهکار متداول رفع مشکل:
- پیاده سازی و بازبینی شفت‌های داخلی و تعویض بلبرینگ‌های خردشده.
- تعویض فلایویل دوبل در صورت تق‌تق در حالت دور آرام.
- بررسی کیفیت و براده‌های فلزی موجود در روغن گیربکس مکانیکی پوسته گیربکس.
اصول نگهداری گیربکس دنده دایرکت
گیربکس دنده دایرکت با وجود بازدهی و سرعت تعویض دنده قابل توجهی که دارد به دلیل ساختار مکانیکی – الکترونیکی پیشرفته و حساسیت مجموعه مکاترونیک و صفحات کلاچ، نیازمند رعایت اصول مراقبتی و سرویس‌های دوره‌ای منظم است. رعایت این نکات از استهلاک زودرس و هزینه‌های سنگین تعمیرات جلوگیری می‌کند.
برای مطالعه بیشتر می‌توانید به صفحه سرویس های دوره ای گیربکس اتوماتیک مراجعه کنید.
تعویض منظم روغن گیربکس
گیربکس‌های دنده دایرکت به روغن‌های خاص با پایداری حرارتی و گرانروی مشخص نیاز دارند. هرگز نباید از روغن‌های گیربکس اتوماتیک سنتی (ATF) در این سیستم‌ها استفاده کرد. معمولا هر ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر یا هر ۳ سال باید تعویض روغن انجام بگیرد.
شیوه درست رانندگی
حرکت بسیار کند با رها کردن تدریجی پدال ترمز در ترافیک، کلاچ را در وضعیت نیم‌کلاچ قرار می‌گیرد و باعث افزایش سریع دمای دیسک و صفحه می‌شود. بهتر است اجازه دهید فاصله با خودروی جلویی کمی باز شود و سپس حرکت کنید. برای جلوگیری از تعویض دنده‌های پیاپی بین ۱ و ۲ توسط TCU، در ترافیک سنگین گیربکس را روی حالت دستی و دنده ۱ قفل کنید.
همچنین در توقف‌های بیش از ۳۰ ثانیه، اهرم را در وضعیت N (خلاص) قرار دهید تا بار هیدرولیکی از روی کلاچ‌ها و مکاترونیک برداشته شود. به علاوه باید ترتیب اصولی پارک خودرو را هم رعایت کنید:
- پدال ترمز را فشار داده و خودرو را متوقف کنید.
- دنده را در حالت N (خلاص) بگذارید.
- ترمز دستی را فعال کنید.
- پای خود را از روی پدال ترمز بردارید تا وزن خودرو روی ترمز دستی بیفتد.
- دوباره ترمز را فشرده و دنده را در حالت P قرار دهید.
عیب یابی دوره‌ای
با کارکرد خودرو، لنت صفحات کلاچ ۱ و ۲ به مرور دچار سایش میلی متری می‌شوند. کالیبراسیون نرم‌افزاری، نقطه تماس و درگیری کلاچ را دوباره برای کامپیوتر گیربکس بازتعریف می‌کند تا درگیری بدون تکان و هرزگردی انجام شود.
خودروهای مجهز به سیستم انتقال قدرت دنده دایرکت در بازار ایران
گیربکس دنده دایرکت که زیر مجموعه فناوری گیربکس‌های دوکلاچه به شمار می‌رود، به دلیل شتاب گیری پیوسته و راندمان بالا در خودروهای وارداتی و مونتاژی بازار ایران مورد استفاده قرار گرفته است:
- فولکس واگن پاسات و تیگوان
- فونیکس تیگو ۸ پرو و تیگو ۷ پرو
- فیدلیتی پرستیژ
- لاماری ایما
- جک S5 اتوماتیک
سوالات متداول درباره تعمیر گیربکس اتوماتیک دنده دایرکت
در این بخش به متداول‌ترین پرسش‌های فنی پیرامون تعمیرات و نگهداری گیربکس دنده دایرکت پاسخ داده شده است. برای مطالعه نکات بیشتر، بررسی کدهای خطا و راهنمای تخصصی عیب یابی، می‌توانید به صفحه سوالات متداول گیربکس اتوماتیک مراجعه کنید.
دلیل اصلی تقه زدن و ضربه گیربکس دنده دایرکت چیست و چگونه رفع می‌شود؟
تقه زدن در دنده دایرکت معمولا ناشی از خرابی یا کثیفی شیربرقی هیدرولیکی در بلوک مکاترونیک، فرسودگی روغن هیدرولیک، یا برهم خوردن کالیبراسیون نقطه درگیری کلاچ‌ها است. راهکار رفع آن شامل شست و شو یا تعویض شیر برقی، تعویض روغن استاندارد DSG و انجام فرآیند تطبیق نرم‌افزاری از طریق دستگاه دیاگ تخصصی است.
آیا صفحات کلاچ گیربکس دنده دایرکت نیاز به تعویض دوره‌ای دارند؟
بله؛ گیربکس دنده دایرکت دارای دو صفحه کلاچ اصطکاکی مستقل است. با کارکرد خودرو و بر اثر ترافیک‌های سنگین، لنت صفحات کلاچ دچار سایش می‌شوند.
واحد مکاترونیک گیربکس دنده دایرکت قابل تعمیر است؟
در بیشتر موارد خرابی‌های مکاترونیک به صورت کاملا تخصصی قابل تعمیر و بازسازی است و نیازی به تعویض وجود ندارد.
